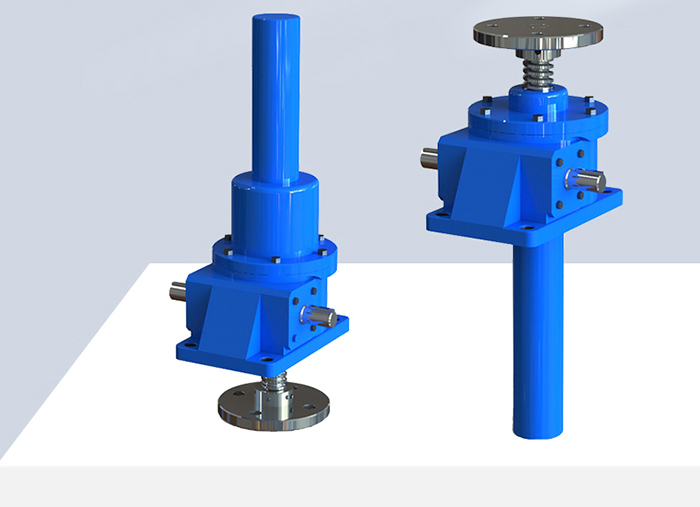

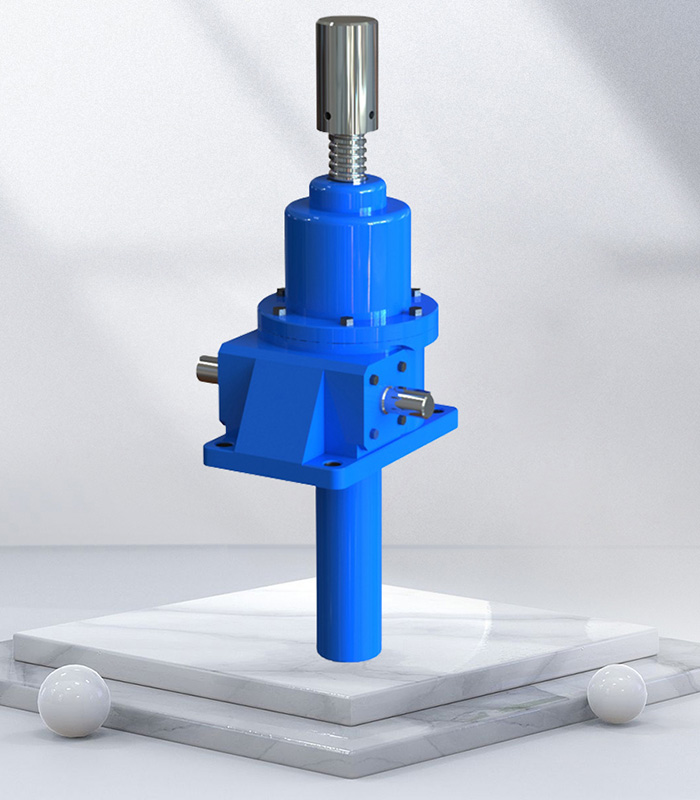

JWB滾珠絲桿升降機是將回轉運動轉化為直線運動，或將直線運動轉化為回轉運動的理想的產品。
JWB滾珠絲桿升降機的結構：
JWB滾珠絲桿升降機的工作原理：
1、滾珠絲桿是用來將旋轉運動轉化為直線運動；或將直線運動轉化為旋轉運動的執行元件，并具有傳動效率高，定位準確等。
2、當滾珠絲桿升降機作為主動體時，螺母就會隨絲桿的轉動角度按照對應規格的導程轉化成直線運動，被動工件可以通過螺母座和螺母連接，從而實現對應的直線運動。

型號		JWB005	JWB010	JWB025	JWB050	JWB100	JWB150	JWB200	JWB300	JWB500
最大載荷（KN）		4.9	9.8	24.5	49	98	147	196	294	490
絲桿外徑mm		16	20	25	36	45	50	63	85	100
絲桿底徑mm		13.5	17.5	21.4	31.3	39.1	43.1	55.7	74.8	87
絲桿螺距mm		5	5	8	10	12	16	16	20	24
減速比	H速度	5	5	6	6	8	8	8	102/3	102/3
	L速度	20	20	24	24	24	24	24	32	32
綜合效率%	H速度	63	61	62	64	63	63	62	56	60
	L速度	37	34	35	39	43	43	41	34	38
容許輸入最大功率（kW）	H速度	0.25	0.54	1.3	2.2	3.6	4	5.5	8.9	13.3
	L速度	0.12	0.27	0.63	1	1.9	2.1	2.8	4.1	6.5
空載扭矩（N·m）		0.11	0.29	0.62	1.37	1.96	2.65	3.92	9.81	19.6
保持扭矩（N·m）	H速度	0.69	1.27	4.31	10.78	19.6	39.2	51	68.6	140.1
	L速度	0.14	0.26	0.91	2.4	5.8	11.8	15	19.5	41.2
容許輸入軸扭矩（N·m）*		9.8	19.6	49	153.9	292	292	292	735	1372
最大載荷時所需輸入	H速度	1.3	2.8	9	21.5	39.1	77	104	169.6	317.5
軸扭矩（N·m）**	L速度	0.62	1.4	4.3	9.6	20.4	39.6	54.2	98.5	177.9
輸入軸每回轉一圈對應絲	H速度	1	1	1.33	1.67	1.5	2	2	1.88	2.25
桿（活動螺母）軸向位移量	L速度	0.25	0.25	0.33	0.42	0.5	0.67	0.37	0.63	0.75
最大載荷時容許	H速度	1500	1500	1400	1000	890	500	500	500	400
輸入軸回轉速度	L速度	1500	1500	1400	1000	890	500	500	4000	350
最大載荷時絲桿回轉扭矩N·m）		4.3	8.7	34.7	86.7	208.2	416.3	555.1	1040.9	2081.7
